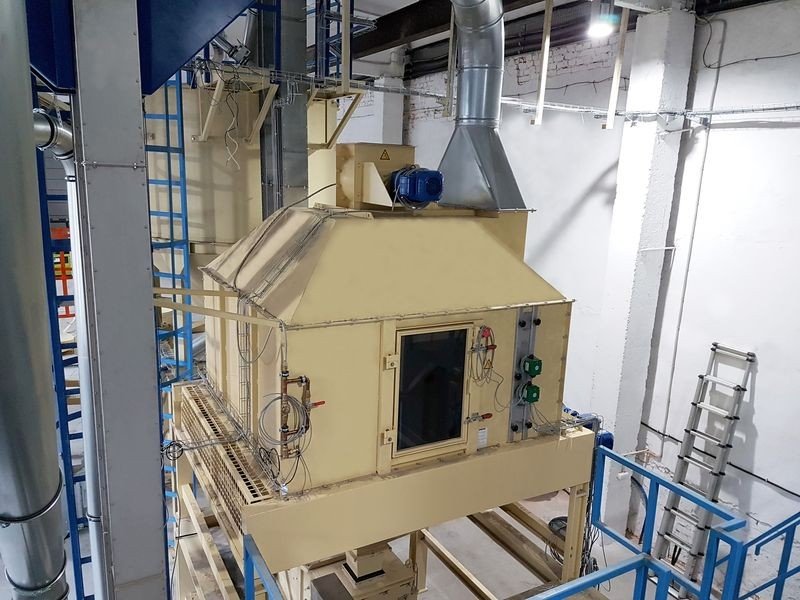

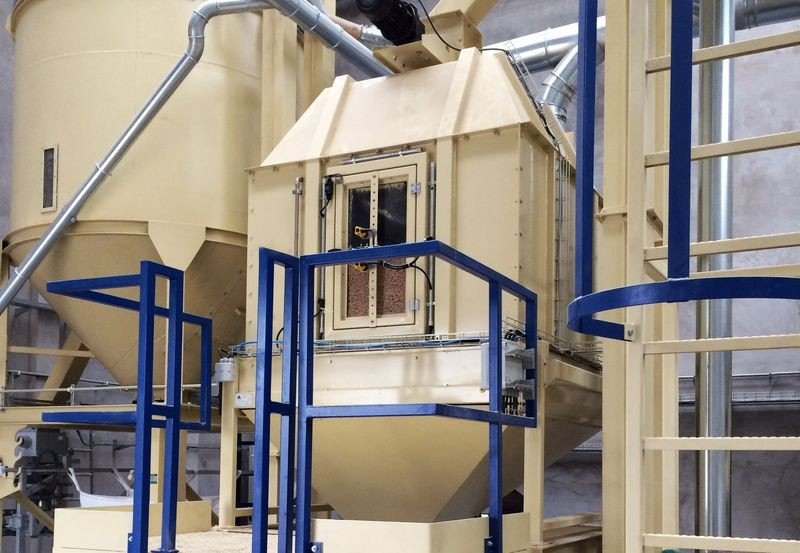

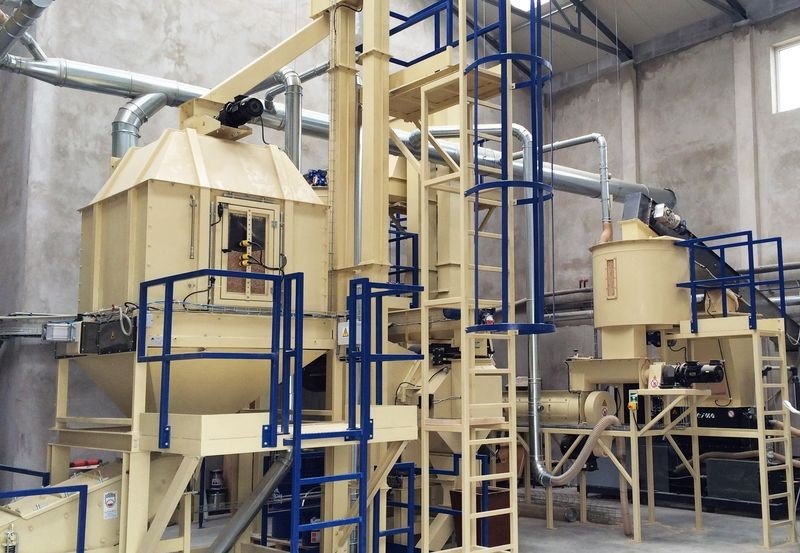

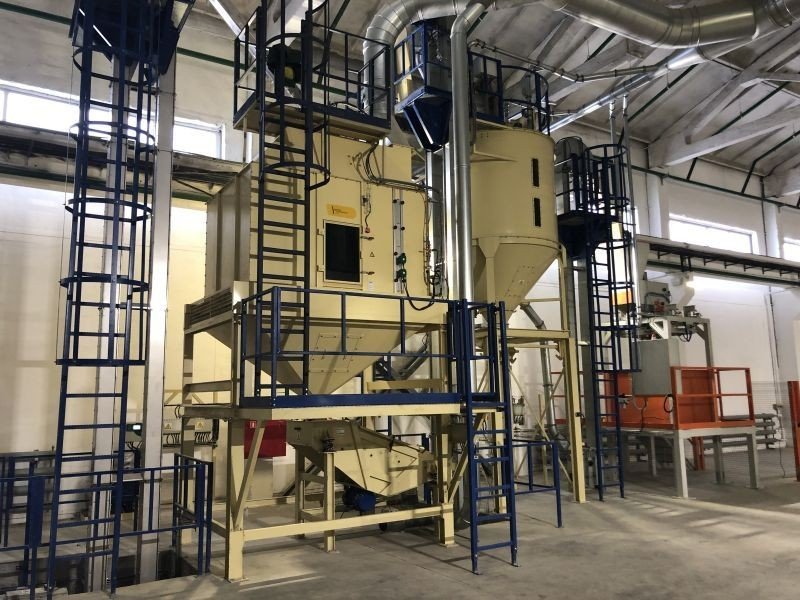

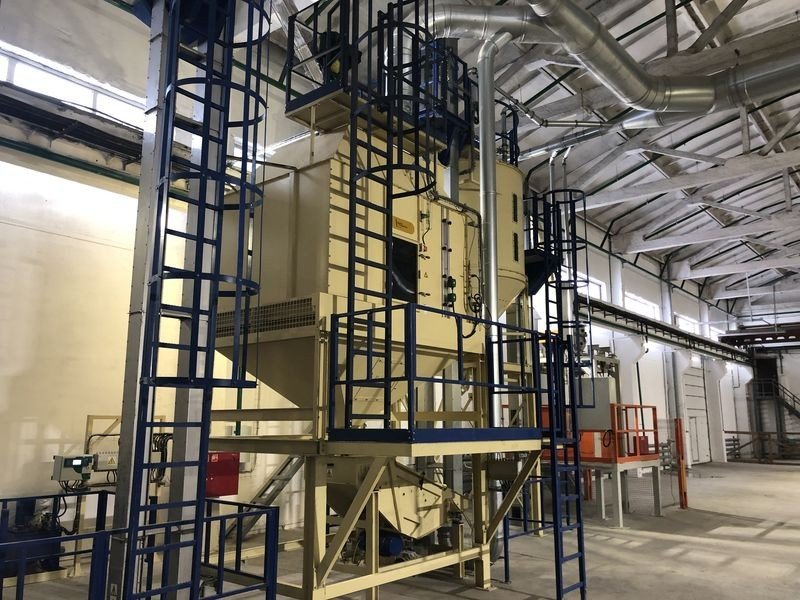

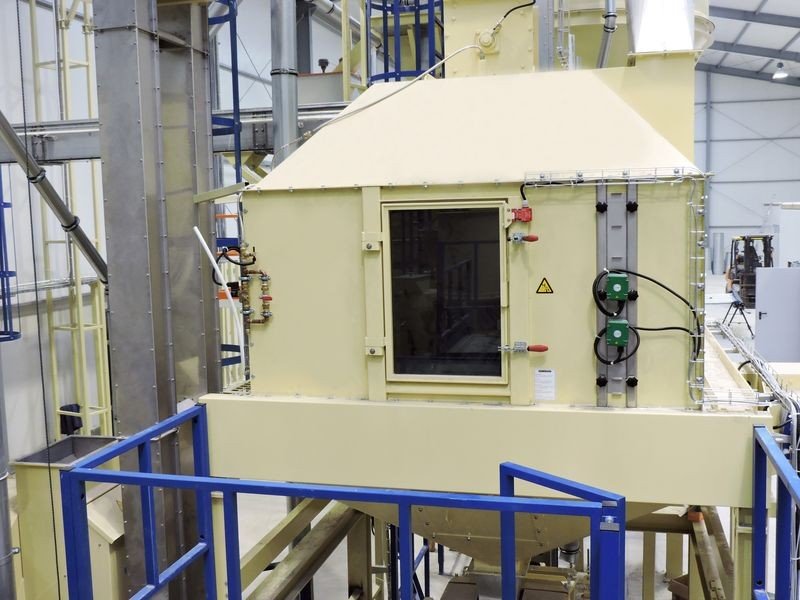

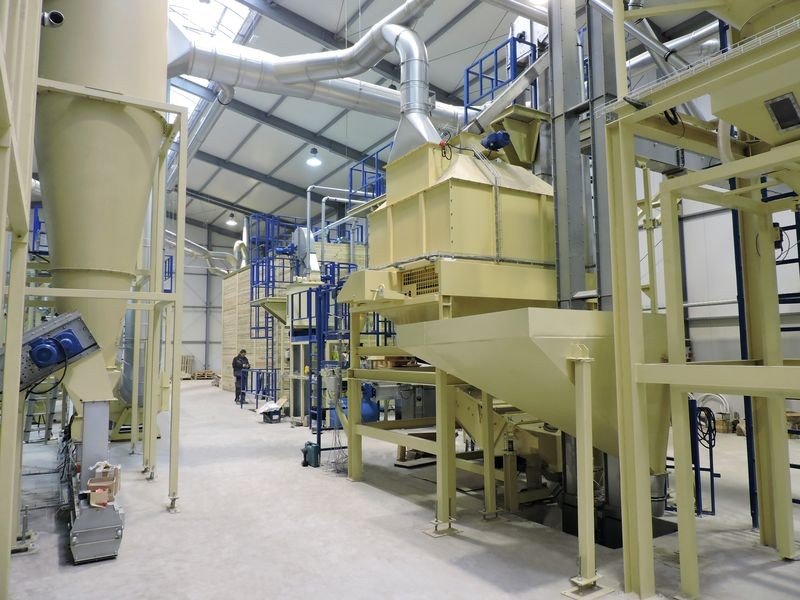

Răcitorul mecanic, contracturent pentru peleți este proiectat pentru răcirea pelet-ului fierbinte, cu un flux de aer rece contracurent, care intră în camera de răcire prin partea jos, prin orificiul de admisie, în partea inferioară a dispozitivului și o părăsește prin orificiul de ieșire, situat în partea superioară a răcitorului.
În camera de răcire este păstrat un strat adecvat de material, care este introdus prin trapa de intrare, situată în partea superioară a camerei de răcire. După atingerea nivelului maxim de umplere al răcitorului, senzorul activează grătarul de descărcare, care descarcă periodic produsul răcit în rezervorul de descărcare, până la atingerea nivelului minim presetat. Nivelul de umplere minim și maxim al compartimentului radiatorului este reglat prin setarea manuală a senzorilor de umplere.

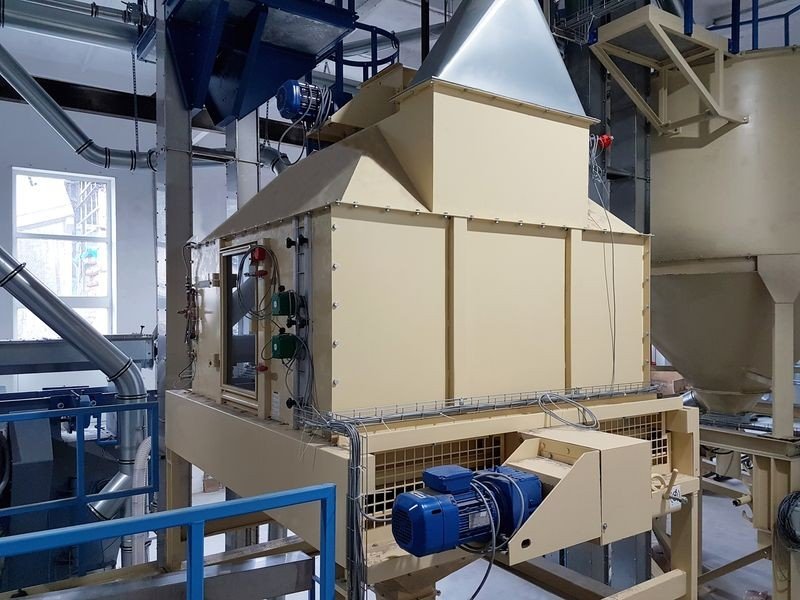

În partea inferioară a răcitorului există un mecanism de descărcare, care asigură îndepărtarea uniformă a materialului, din camera răcitorului și previne înfundarea materialului în răcitor. Mecanismul de descărcare este acționat de un motoreductor. Viteza de descărcare este reglată printr-o roată manuală sau de un sistem în două poziții, cu un actuator pneumatic.
| Parametrii de bază: |
|
|---|---|
| Model/Tip | VK-RP |
| Material | oțel structural, oțel rezistent la acizi |
| Acoperire | vopsea, vopsire prin pulverizare |
| Mecanism de încărcare | trapă de admisie, sistem reglabil al amplasării uniforme a stratului de material |
| Compartimentul răcitorului | orificii de revizie, senzori de nivel de umplere, sistem de protecție împotriva incendiilor |
| Mecanism de descărcare | grătar mobil în trei trepte |
| Tipul propulsiei trapei de blocare | transmisie |
| Capacitate | 2,5 – 25 t/h |
| Producător | Geelen |
Răcitorul este echipat suplimentar cu un sistem de protecție împotriva incendiilor, care monitorizează continuu temperatura materialului răcit și, în cazul depășirii temperaturii de alarmă, sistemul deschide automat supapa, care furnizează apă către stropitorul instalat în interiorul camerei de răcire, ceea ce are ca rezultat inundarea materialului din interior și stingerea focului.
